超声波清洗机有哪些配件构成

发布时间：2020-05-26 16:18:13

超声波清洗机主要由超声波发生器、换能器及其它的辅助系统等八大配件组成。

1、其中发生器是相对于机器本身而言是比较重要的配件之一，超声波发生器将工频电转变成28KHZ以上的高频电信号，通过电缆输送到换能器上。一般超声波换能器是固定在清洗槽的底板上，清洗槽内装满了液体，当换能器被加上高频电压后，它的压电陶瓷元件在电场作用下便产生纵向振动。

2、超声波换能器（又称声头）是一种高效率的换能元件，能将电能转换成强有力的超声波振动，在产生超声波振动时，仿佛是一个小的活塞，振幅很小，约只有几微米。但这个振动加速度很大（几十至几千个）；槽上具有许多个换能器，施加相同的频率及相位的电能时，就合成了一个巨大的活塞进行往复振动，这种振动的现象，就是平时我们所说的超声波

3、加热及温度控制系统：加热器采用铸铝加热片，可耐酸碱，寿命长。加热的目的是将清洗剂加热以增加清洗机的洗涤效果，温度自动控制，可在适当范围内随意调整。

4、清洗槽：清洗槽采用SU304不锈钢经氩弧焊焊制而成，槽体上设置有排渣检修口、保温隔声层等。

5、槽液循环过滤系统：在该系统中设有过滤器，对槽液进行动态过滤，以维持槽液的清洁度。当工件出槽，经过过滤的液体流经槽体上部的喷淋环节对工件进行一次冲洗，以便冲掉工件出槽，以避免其对下道槽液造成污染。

6、输送系统：根据被清洗工件的形状、体积、批量等确定超声波清洗机的输送方式及控制方式。典型的输送方式有——悬链、网带、双链、步进、电葫芦、自行葫芦、滚筒、转盘、龙门架、机械手、吊篮、推盘等等。

7、喷淋漂洗系统：根据被清洗工件的表面状况，有的清洗机配备喷淋漂洗工序，将超声波清洗和喷淋清洗有机地结合起来。

8、烘干系统：根据被清洗工件的状况，有的清洗机配备烘干系统，烘干系统主要由加热器、风机、吹风喷嘴等组成，温度自动控制。

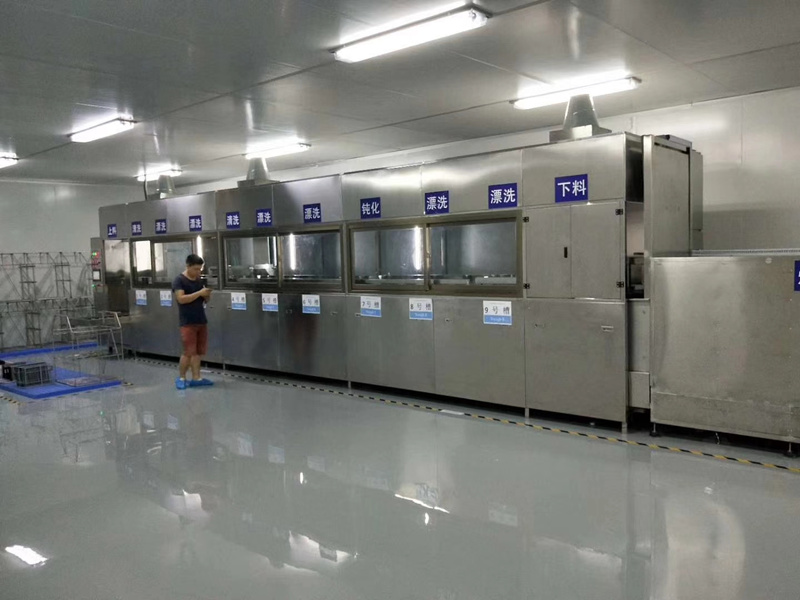

全自动超声波清洗机
